不同逆止阀的功能效果你知道吗?

不同逆止阀的功能效果你知道吗?
逆止阀是指启闭件靠介质流动和力量自行打开或关闭,以避免介质倒流的闸阀。逆止阀的特点是启闭件靠介质流动力量自行打开或关闭,以避免介质逆流、逆止阀属于自动阀类,主要用于介质单向流动管路上,只允许介质向一个方向流动、液体在压力影响下使阀门的阀瓣打开,并从进口侧流向出口侧、当进口压力低于出口侧时,阀瓣在流体压力和自身重力的作用下自动地将通道关掉,阻止液体倒流。
逆止阀按照其结构特征可分为对夹式止回阀、升降式止回阀、旋启式止回阀、缓闭式止回阀等
1.对夹式止回阀
①与旋启式止回阀相比,流阻大,不宜用于髙压(Class900或以上)泵和压缩机的出口;
②与旋启式止回阀相比,流阻大,不宜用于脉冲介质工况;
③与旋启式止回阀相比,流阻大,且具有“打靶”现象,不宜用于氧气工况;
④因为是对夹式连接结构,不宜用于大口径(DN600以上)、髙压(Class900或以上)场所;
⑤因为具有弹簧协助复位构造,故对于介质压力较低的工况条件,应特殊设置弹簧刚度,规定裂缝压力;
⑥不宜用于冲刷比较严重的工况;
⑦尽量水准安装,用于竖直管路上时,应保证介质流向为自下而上。
2.升降式止回阀
①受工作原理的影响,只能安装于水准管道上;
②与旋启式止回阀相比,流阻大,不宜用于大口径(DN50或以上)场所,一般情况下,适用于DN40及较小的闸阀;
③折形流道,不宜用于压力脉动工况条件;不宜用于高压氧气介质工况条件;不能用于有通球要求的工况条件;
④当采用弹簧协助复位构造时,不宜用于介质压力较低的工况条件,或特殊设置弹簧刚度,规定裂缝压力;
⑤流道繁杂,冲刷严重,不宜用于含有固体颗粒的介质工况;

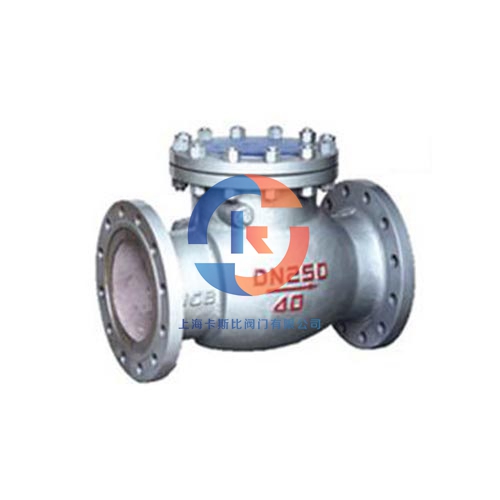

3.旋启式止回阀
①尽量水准安装,用于竖直管路上时,应保证介质流向为自下而上;
②受结构限制,不宜用于DN40及以下的管道上;
③对于大直径管路(比如DN400或以上),应采用Tilting旋启式止回阀;
④对于压力或流量不稳定或脉冲介质工况,且闸阀直径DN≥200时,应采用Tilting旋启式止回阀。
4.缓闭式止回阀
①根据工艺需要选用;
②可能发生严重水锤的场合应选用。
挑选适用的逆止阀,让工厂省时省力省费用!
